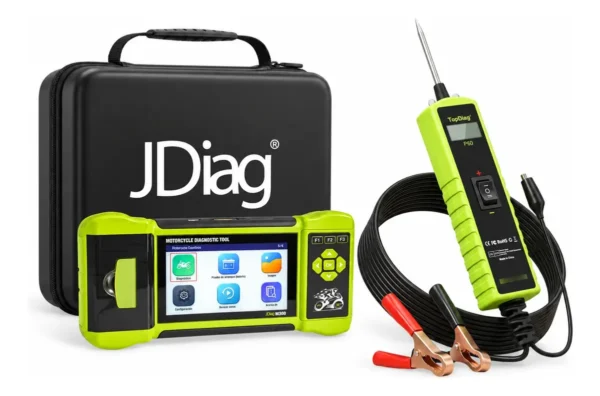

Combo Scanner Motos Jdiag M300 + Tester Circuitos P60

SCANNER DE MOTOS JDIAG M300 + TESTER DE CIRCUITOS JDIAG P60

MULTIMARCA | ABS | ACTUADORES | BATERIA | HEAVY DUTY | TEST ELECTRICO 6-30V

El combo JDIAG M300 + JDIAG P60 reúne diagnóstico electrónico profesional de motocicletas y comprobación eléctrica de circuitos en un mismo conjunto.

El JDIAG M300 es un scanner multimarca para motos con pantalla de 5 pulgadas, diagnóstico de motor e inyección, lectura y borrado de fallas, datos en vivo, Freeze Frame, pruebas de actuadores, diagnóstico ABS, ajuste de CO al ralentí, análisis de batería y cobertura para marcas como BMW, Ducati y Harley-Davidson.

El JDIAG P60 complementa el diagnóstico permitiendo trabajar directamente sobre los circuitos eléctricos para medir tensión, comprobar continuidad y diodos, identificar positivo y masa, localizar cortocircuitos y activar determinados componentes.

De esta manera, el técnico puede detectar una falla electrónicamente con el M300 y luego verificar alimentación, masa, cableado o funcionamiento del componente utilizando el P60.

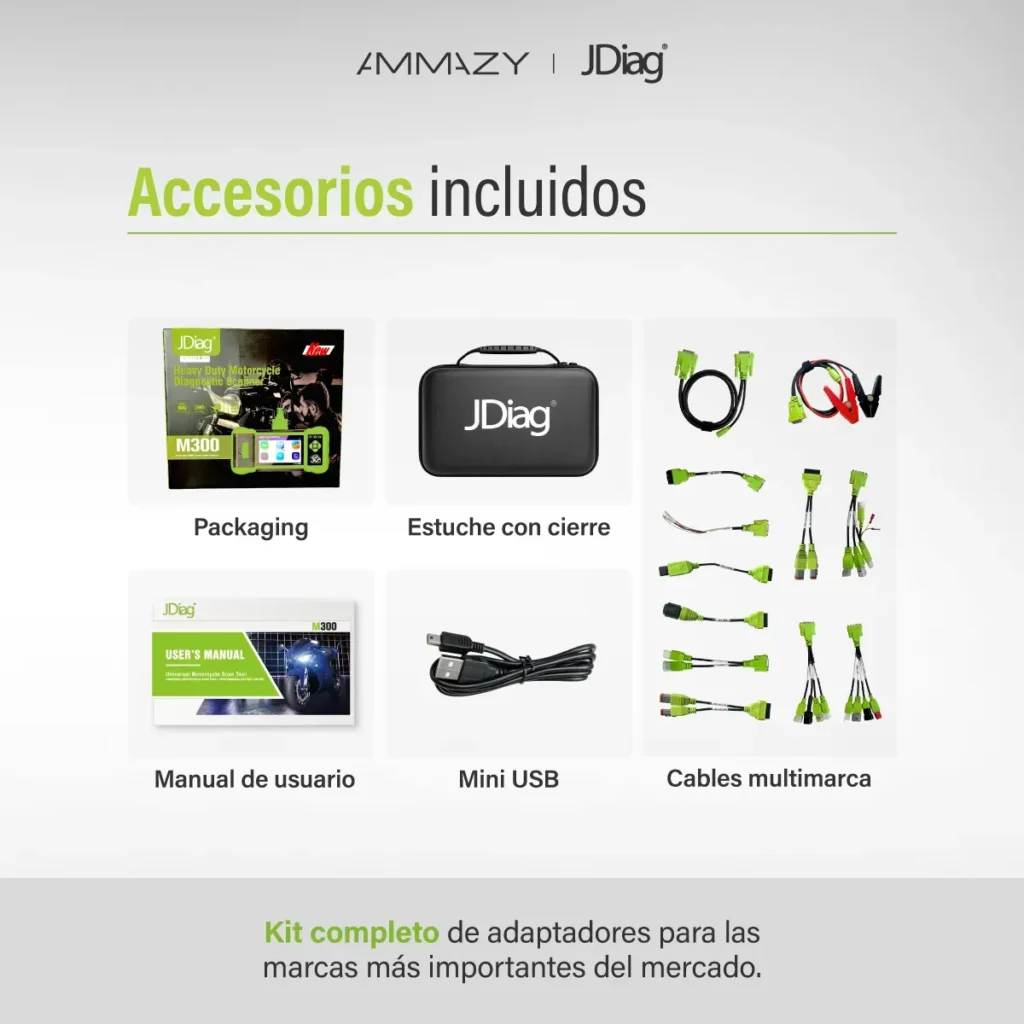

Contenido

• 1 Scanner JDIAG M300.
• 1 Estuche rígido para transporte.
• 1 Cable principal de conexión.
• 1 Cable de test para batería.
• 1 Cable USB para actualizaciones.
• 1 Adaptador para Aprilia / Piaggio / Vespa.
• 1 Adaptador para Kymco / SYM.
• 1 Adaptador universal multi-ficha.
• 1 Adaptador para Honda.
• Adaptadores para Yamaha.
• Adaptadores para Kawasaki.
• Adaptadores para Suzuki.
• Adaptadores para Harley-Davidson.
• 1 Adaptador para Ducati.
• 1 Adaptador para KTM.
• 1 Adaptador para BMW.
• Manual de usuario.
• 1 Tester de circuitos JDIAG P60.
• Manual correspondiente al P60.

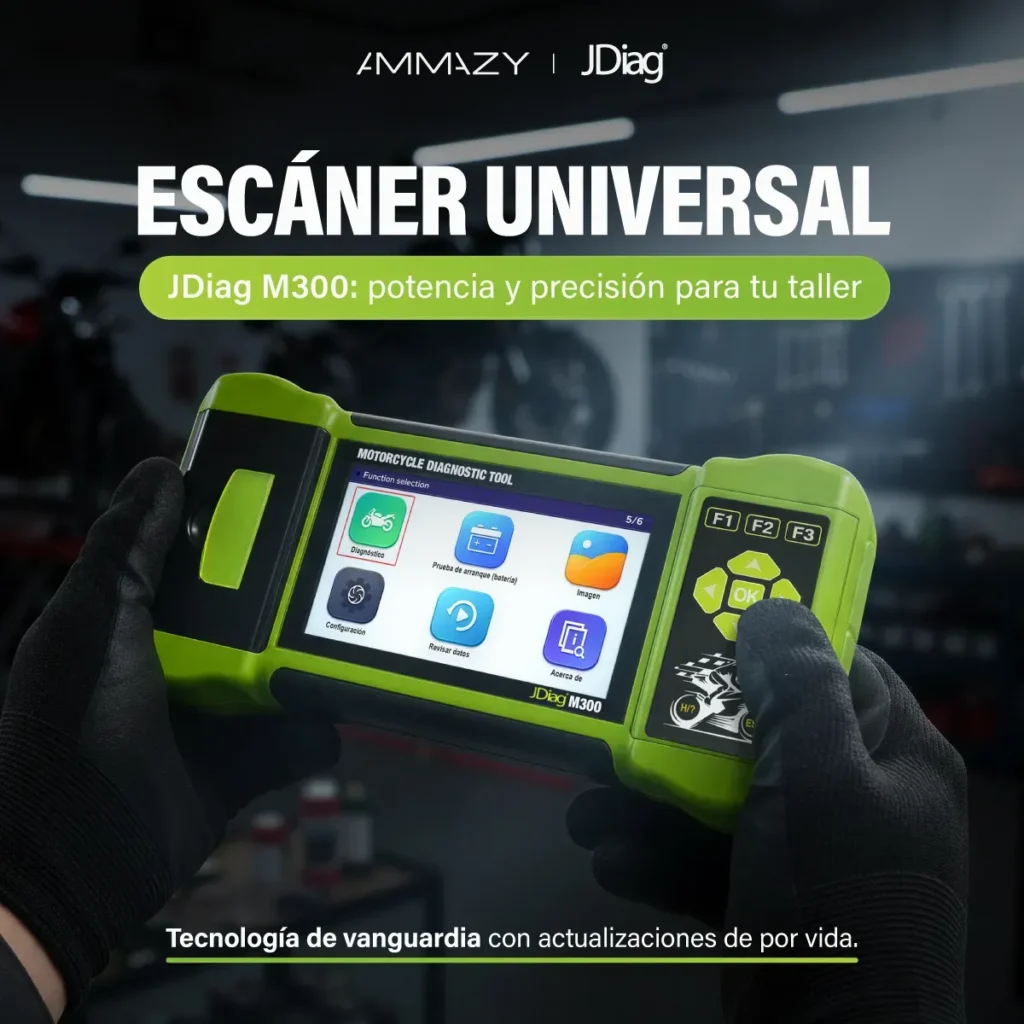

JDIAG M300

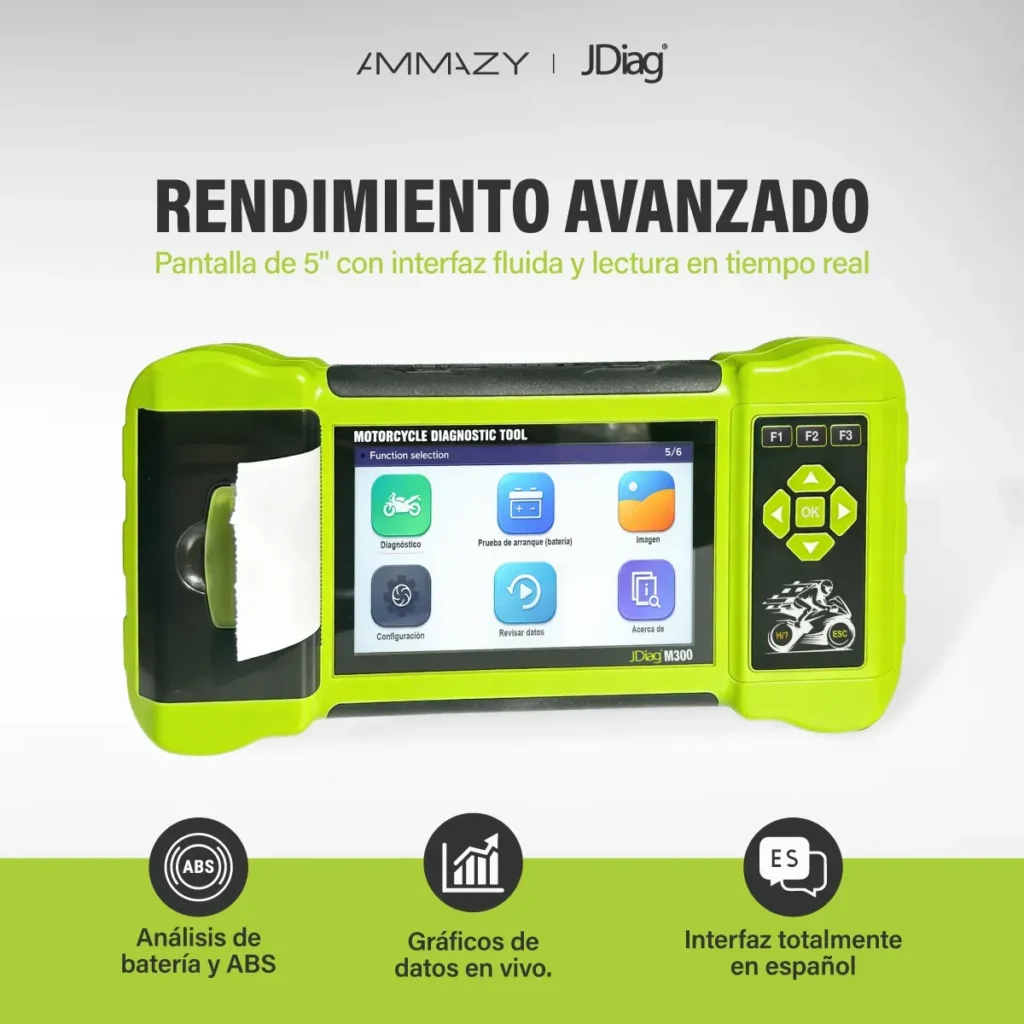

El JDIAG M300 es un scanner portátil de diagnóstico para motocicletas, diseñado para talleres, técnicos y mecánicos que necesitan trabajar con múltiples marcas desde un solo equipo.

Cuenta con pantalla de 5 pulgadas e interfaz clara, con soporte de idioma español y funciones avanzadas orientadas a diagnóstico electrónico, mantenimiento y comprobación de sistemas.

Antes del primer uso se recomienda actualizar el scanner a la última versión disponible para obtener la cobertura y funciones más recientes.

FUNCIONES PRINCIPALES M300

• Lectura de información del sistema.
• Lectura de códigos de falla DTC.
• Borrado de códigos.
• Datos en vivo.
• Visualización digital de parámetros.
• Visualización de datos en forma de onda.
• Freeze Frame.
• Ajuste de CO al ralentí.
• Diagnóstico ABS.
• Pruebas de actuadores.
• Guías de troubleshooting.
• Análisis de batería.
• Registro y reproducción de datos.
• Resultados imprimibles.
• Actualizaciones de software.

La disponibilidad de cada función depende de marca, modelo, año, ECU y sistema de la motocicleta.

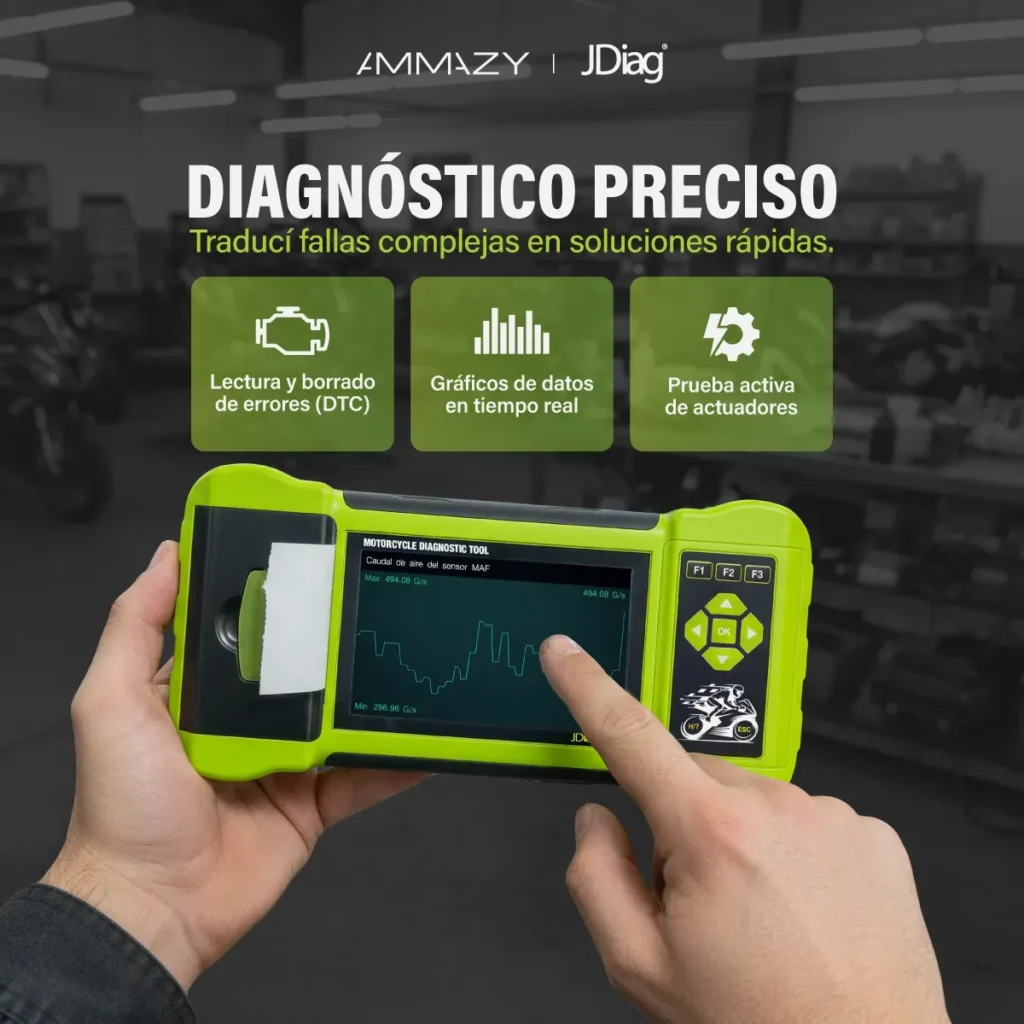

DIAGNOSTICO DE MOTOR E INYECCION

El M300 permite trabajar sobre sistemas electrónicos de motor e inyección en motocicletas compatibles.

Puede utilizarse para:

• Leer códigos DTC.
• Borrar códigos de falla.
• Consultar información de la ECU.
• Visualizar datos en vivo.
• Analizar señales y parámetros.
• Consultar Freeze Frame.
• Realizar determinados procedimientos disponibles según cobertura.

Esto facilita la identificación de fallas relacionadas con sensores, actuadores, alimentación e inyección electrónica.

PRUEBAS DE ACTUADORES

En motocicletas compatibles, el M300 permite realizar pruebas sobre determinados componentes comandados electrónicamente.

Según la cobertura del vehículo pueden encontrarse pruebas sobre:

• Electroventiladores.
• Bombas.
• Relés.
• Válvulas.
• Actuadores.
• Otros componentes electrónicos.

Estas pruebas permiten comprobar si un componente responde cuando recibe una orden desde el scanner.

La disponibilidad depende del modelo y sistema.

DIAGNOSTICO ABS

El JDIAG M300 permite acceder al sistema ABS en motocicletas compatibles.

Según marca y modelo pueden estar disponibles:

• Lectura de códigos de falla ABS.
• Borrado de códigos.
• Consulta de datos.
• Pruebas del sistema.
• Procedimientos relacionados con diagnóstico ABS.

No todas las motos cuentan con ABS ni todas permiten las mismas funciones.

ANALISIS DE BATERIA

El M300 incorpora funciones de análisis de batería y sistema eléctrico.

Permite realizar comprobaciones orientadas a:

• Estado de batería.
• Arranque.
• Estado de carga.
• Funcionamiento general del sistema eléctrico.

Los resultados pueden utilizarse como parte del diagnóstico general de la motocicleta.

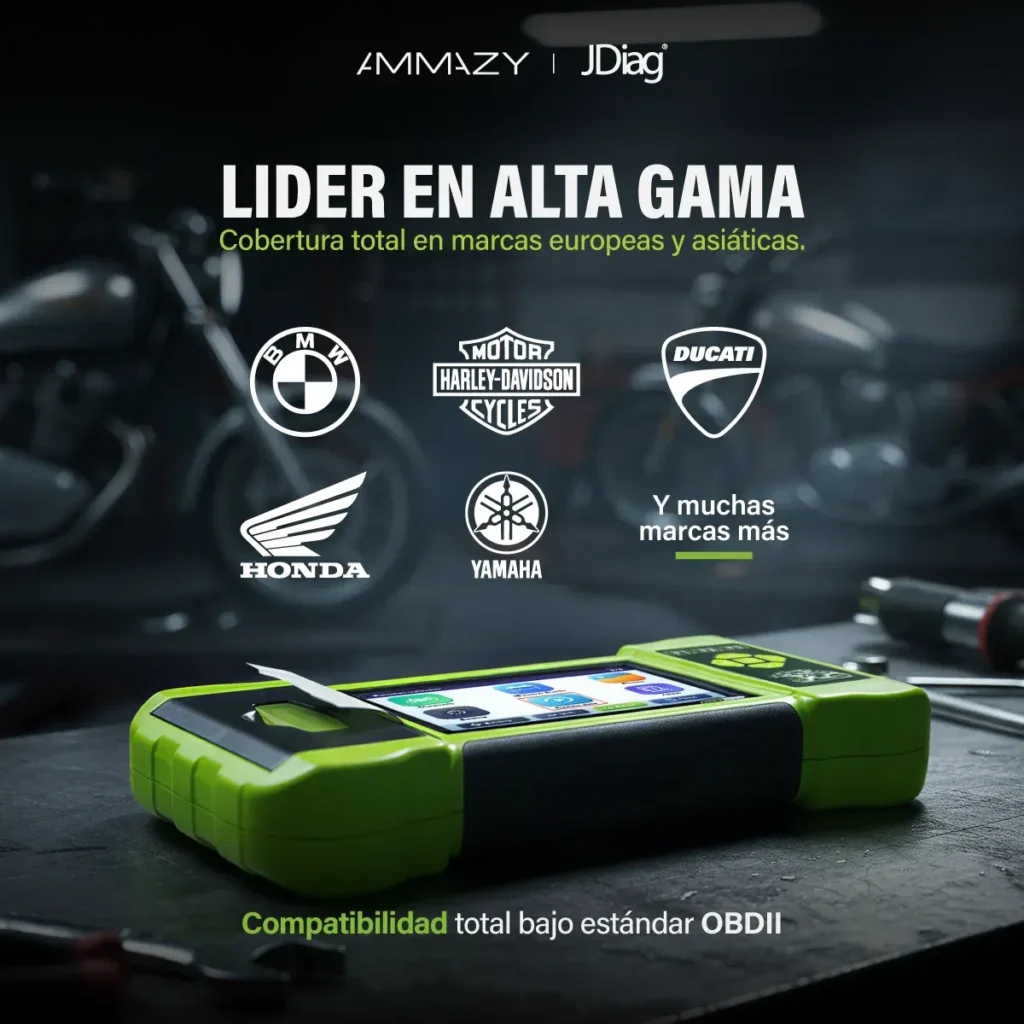

COBERTURA HEAVY DUTY / MARCAS DESTACADAS

Entre las coberturas destacadas del JDIAG M300 se encuentran:

• BMW.
• DUCATI.
• HARLEY-DAVIDSON.

Además, cuenta con cobertura para múltiples marcas de motocicletas.

MARCAS COMPATIBLES M300

• OBDII.
• ADIVA.
• AEON.
• APRILIA.
• ARCTIC CAT.
• BAJAJ.
• BENELLI.
• BRIXTON.
• BOMBARDIER.
• CFMOTO.
• HARFORD.
• HONDA.
• HYOSUNG.
• KAWASAKI.
• KTM.
• KYMCO.
• MODENAS.
• PGO.
• PIAGGIO.
• ROYAL ENFIELD.
• SUZUKI.
• SYM.
• TRIUMPH.
• VESPA.
• YAMAHA.
• YIBEN.

La compatibilidad debe verificarse siempre según marca, modelo, año, ECU y función requerida.

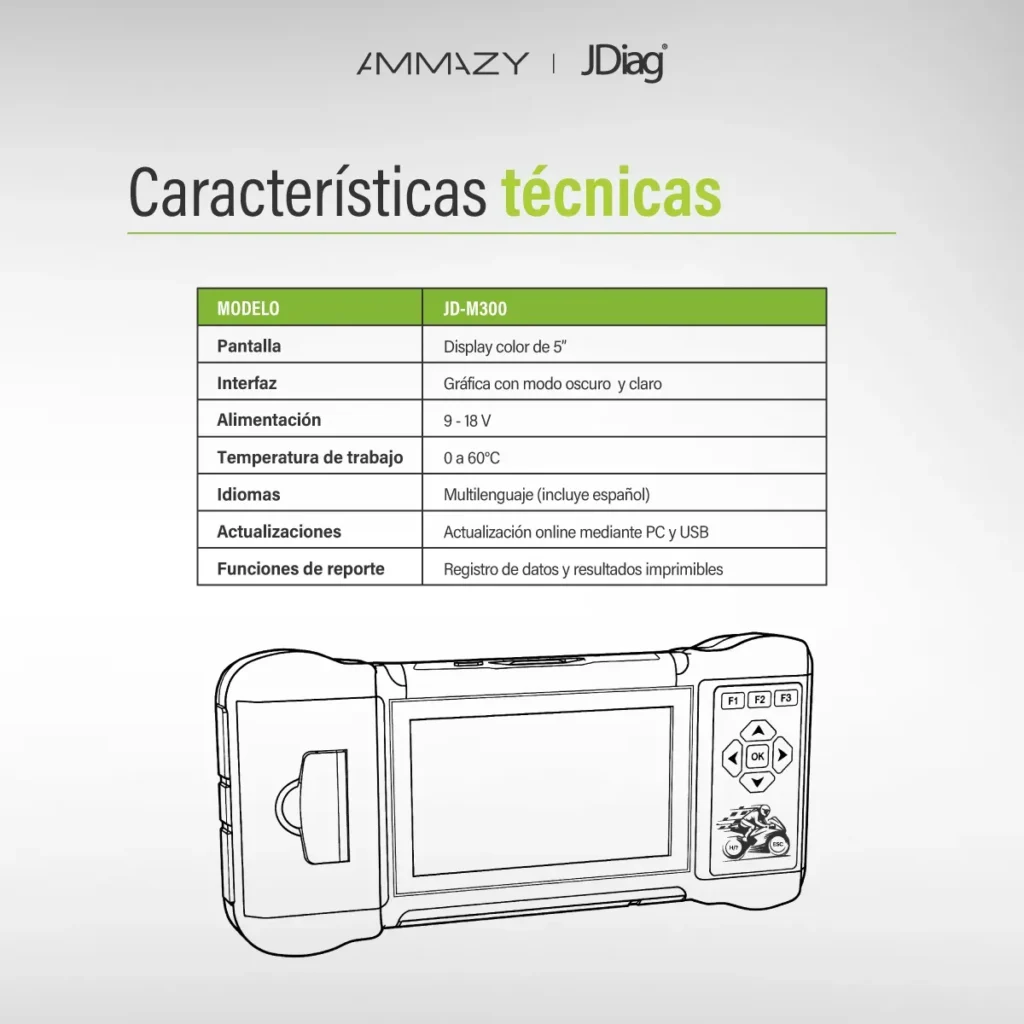

ESPECIFICACIONES M300

• Marca: JDIAG.
• Modelo: M300.
• Tipo: scanner multimarca para motocicletas.
• Pantalla: 5 pulgadas.
• Tema de interfaz: claro / oscuro seleccionable.
• Voltaje de operación: 9 a 18 V.
• Temperatura de trabajo: 0 a 60 °C.
• Idioma español: Sí.
• Registro y reproducción de datos: Sí.
• Soporte de impresión de resultados: Sí.
• Actualizable mediante software del fabricante.

ACTUALIZACIONES M300

El JDIAG M300 permite actualizar su software para incorporar mejoras de cobertura, compatibilidades y funciones disponibles.

La actualización se realiza mediante PC utilizando el cable USB incluido y el software correspondiente del fabricante.

Se recomienda mantener el equipo actualizado, especialmente antes de utilizarlo por primera vez.

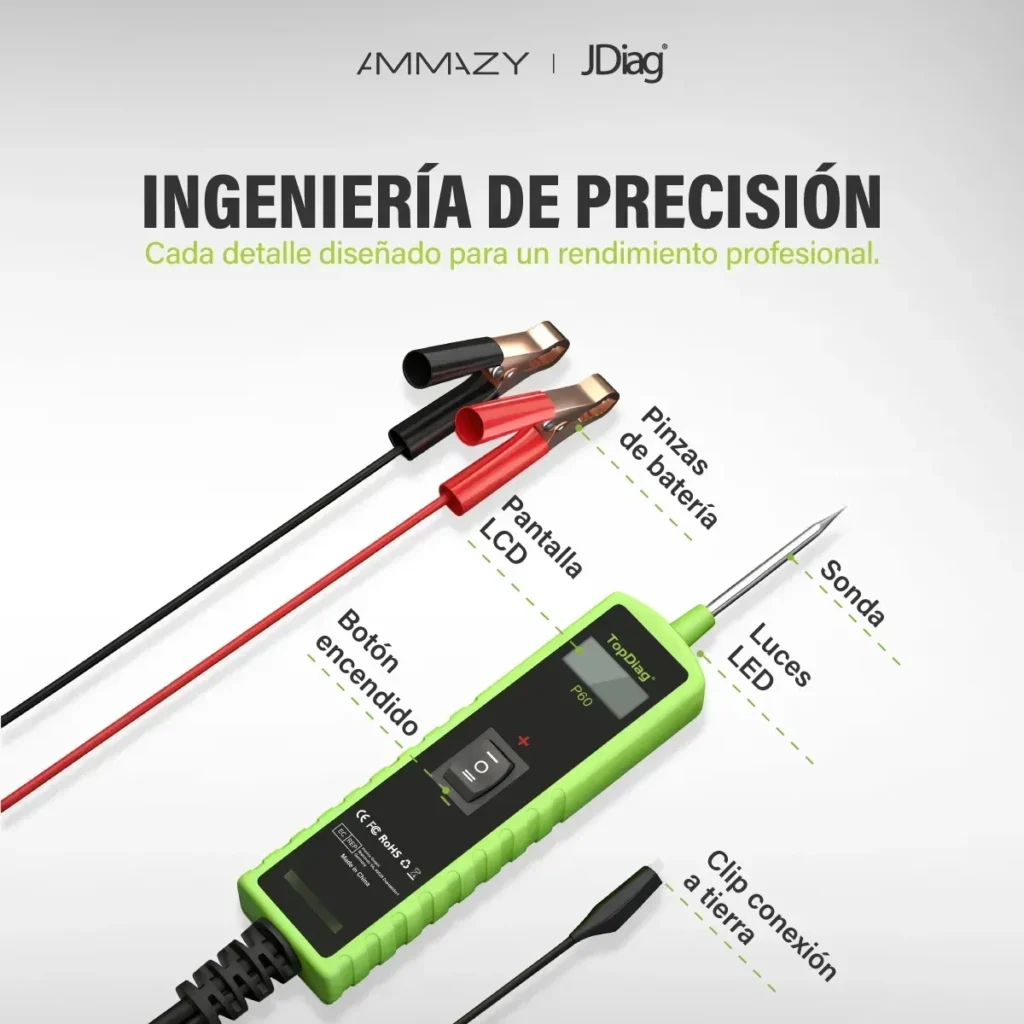

JDIAG P60

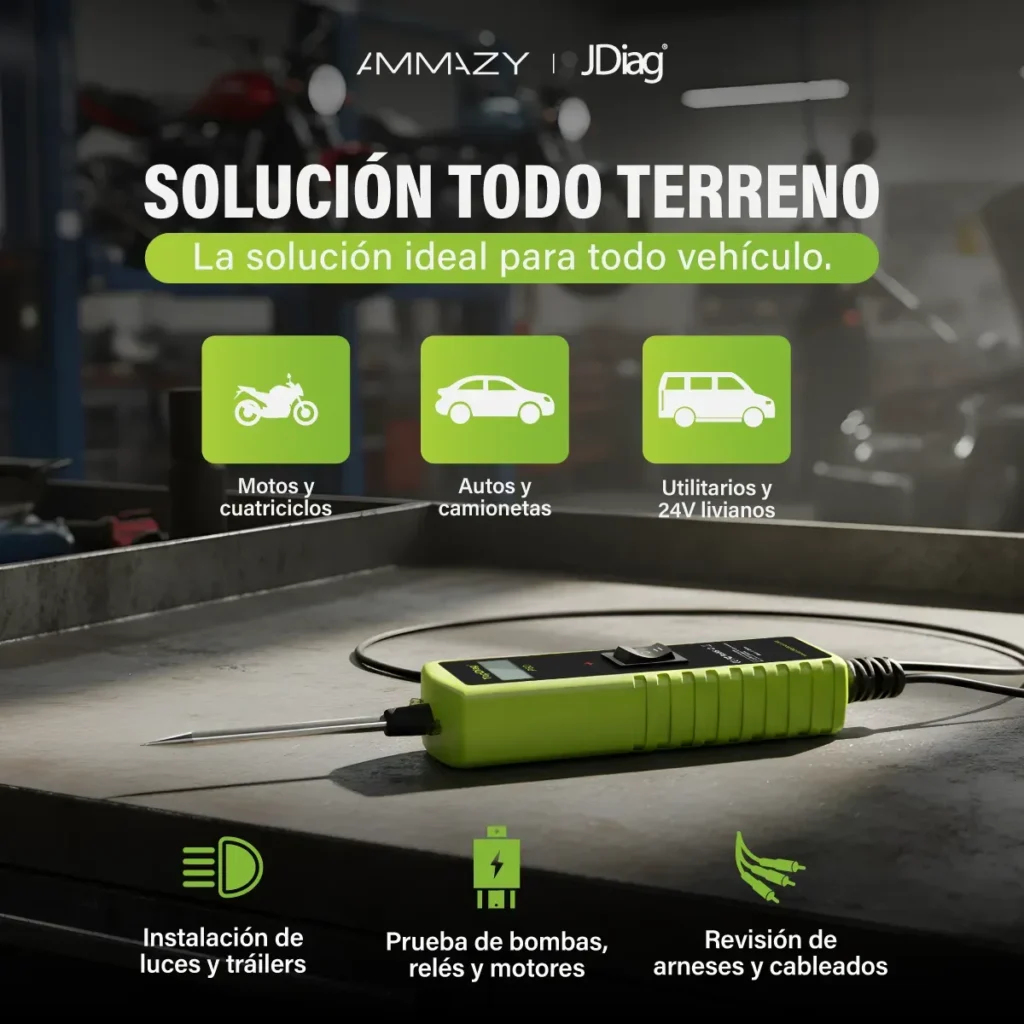

El JDIAG P60 es un probador de circuitos diseñado para realizar diagnóstico eléctrico rápido en autos y motocicletas.

Trabaja con sistemas de 6 a 30 V DC y permite comprobar alimentación, masa, continuidad, polaridad y tensión directamente sobre el circuito.

También permite activar determinados componentes y ayudar a localizar cortocircuitos y fallas de cableado.

FUNCIONES PRINCIPALES P60

• Activación de componentes.
• Detección de voltaje.
• Medición de tensión.
• Prueba de diodos.
• Prueba de continuidad.
• Detección de masa.
• Identificación de polaridad.
• Localización de cortocircuitos.
• Aplicación de positivo.
• Aplicación de negativo / masa.
• Test de luces.
• Comprobación de conectores de trailer.
• Diagnóstico rápido de cableados.

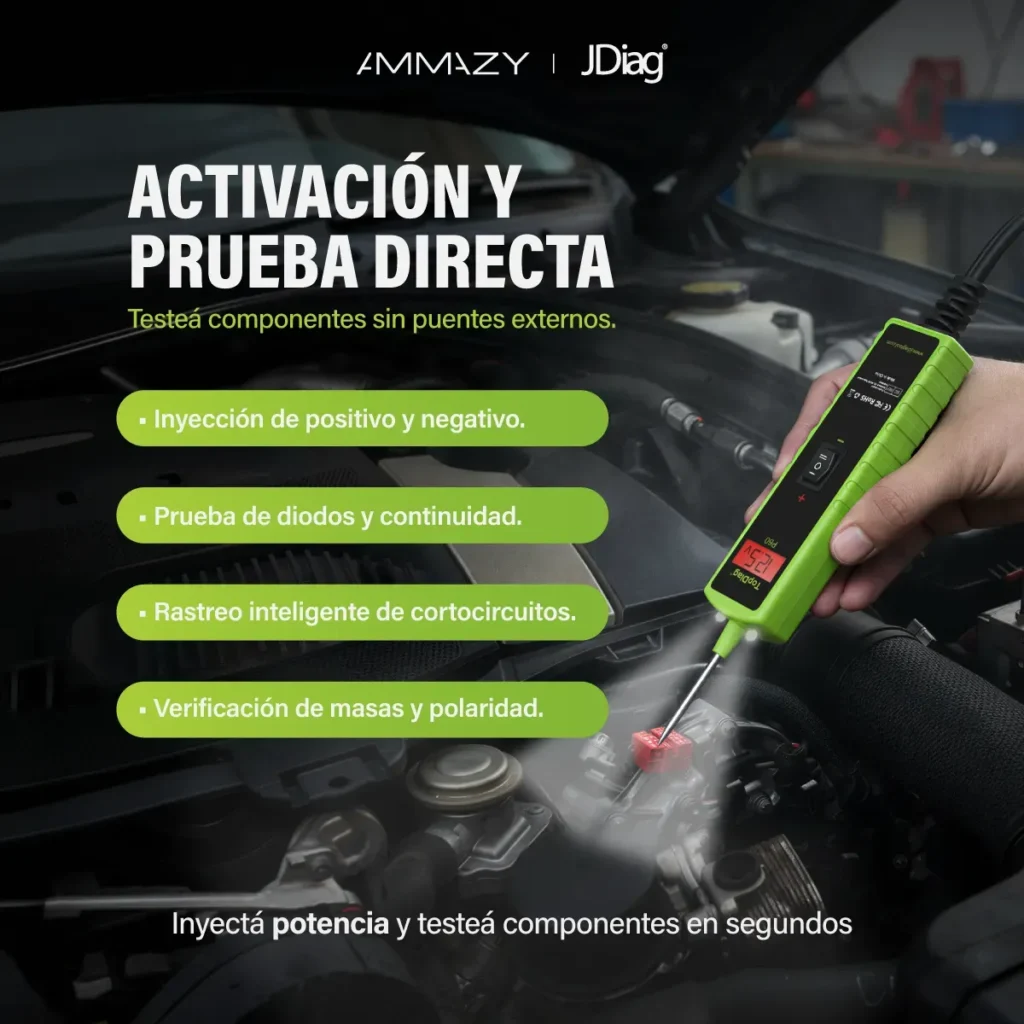

ACTIVACION DIRECTA DE COMPONENTES

El P60 puede suministrar positivo o negativo para realizar pruebas rápidas sobre determinados componentes eléctricos compatibles.

Puede utilizarse, según el circuito, para comprobar:

• Relés.
• Bombas.
• Electroventiladores.
• Luces.
• Válvulas.
• Actuadores eléctricos.
• Otros componentes compatibles.

La corriente máxima de activación indicada es de hasta 8 A.

Antes de aplicar alimentación directamente debe conocerse la tensión, polaridad y consumo del componente.

DIAGNOSTICO DE CABLEADO

El P60 permite trabajar directamente sobre el circuito para ayudar a localizar:

• Falta de alimentación.
• Falta de masa.
• Cables cortados.
• Circuitos abiertos.
• Falsos contactos.
• Cortocircuitos.
• Problemas de polaridad.
• Fallas en conectores.

Esto permite complementar el diagnóstico electrónico realizado con el M300.

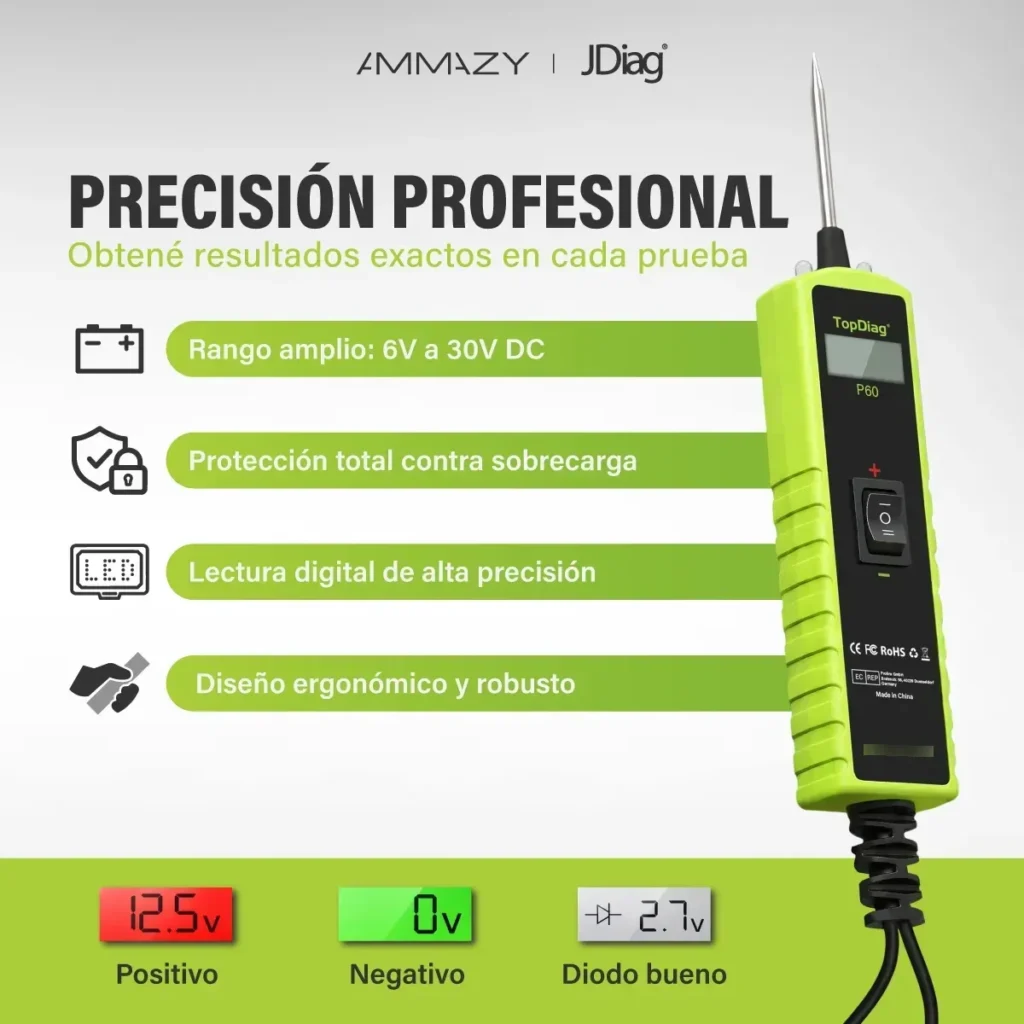

ESPECIFICACIONES P60

• Marca: JDIAG.
• Modelo: P60.
• Tipo: tester / probador de circuitos.
• Alimentación: 6 a 30 V DC.
• Rango de medición de tensión: 0.3 a 70 V.
• Corriente máxima de activación: 8 A.
• Consumo en operación: 80 mA.
• Dimensiones del empaque: 24.5 x 8.5 x 4.6 cm.
• Peso aproximado: 0.33 kg.
• Protección contra sobrecarga.
• Protección frente a polaridad inversa.

DOS HERRAMIENTAS COMPLEMENTARIAS

El M300 y el P60 realizan tareas diferentes pero complementarias.

El M300 permite diagnosticar electrónicamente las unidades de control de la motocicleta.

El P60 permite comprobar directamente el circuito físico relacionado con la falla.

Por ejemplo:

Si el M300 detecta un código relacionado con un actuador, sensor o circuito eléctrico, el P60 puede utilizarse para verificar:

• Si llega alimentación.
• Si existe una masa correcta.
• Si hay continuidad.
• Si existe un cable abierto.
• Si hay un cortocircuito.
• Si el componente responde a una activación directa.

Esto permite avanzar desde la identificación electrónica de la falla hasta la comprobación física del circuito.

APLICACIONES RECOMENDADAS

• Talleres de motocicletas.
• Mecánica de motos.
• Electricidad de motos.
• Diagnóstico EFI.
• Diagnóstico ABS.
• Diagnóstico de BMW, Ducati y Harley-Davidson compatibles.
• Lectura y borrado de códigos.
• Análisis de datos en vivo.
• Pruebas de actuadores.
• Análisis de batería.
• Sistema de carga.
• Diagnóstico de sensores.
• Diagnóstico de cableado.
• Localización de cortocircuitos.
• Verificación de alimentación y masa.
• Activación de relés, bombas y otros componentes.

ACLARACIONES IMPORTANTES

• Esta publicación corresponde al combo JDIAG M300 + JDIAG P60.
• La cobertura del M300 depende de marca, modelo, año, ECU y sistema de la motocicleta.
• La presencia de una marca en la cobertura no implica que todas las funciones estén disponibles en todos sus modelos.
• Las pruebas de actuadores dependen del soporte de la ECU y del software.
• El diagnóstico ABS depende del vehículo y sistema.
• El ajuste de CO depende de la compatibilidad de la ECU.
• Los adaptadores incluidos corresponden al kit indicado en esta publicación.
• Se recomienda actualizar el M300 antes del primer uso.
• El P60 no reemplaza al scanner.
• El P60 es una herramienta complementaria para comprobaciones eléctricas.
• Debe utilizarse dentro del rango eléctrico indicado.
• Antes de activar un componente directamente debe verificarse su tensión, polaridad y consumo.
• No se debe aplicar alimentación directamente a módulos electrónicos sensibles sin conocer el procedimiento correspondiente.

PREGUNTAS FRECUENTES

¿EL M300 ESTA EN ESPAÑOL?

Sí. Incluye idioma español.

¿SE PUEDE ACTUALIZAR?

Sí. Puede actualizarse mediante PC y cable USB utilizando el software correspondiente.

¿ES COMPATIBLE CON BMW?

Sí. Incluye cobertura para BMW. La compatibilidad específica depende del modelo, año y sistema.

¿ES COMPATIBLE CON DUCATI?

Sí. Cuenta con cobertura para Ducati según modelo y función.

¿ES COMPATIBLE CON HARLEY-DAVIDSON?

Sí. Incluye cobertura para Harley-Davidson y adaptadores correspondientes dentro del kit indicado.

¿TIENE PRUEBAS DE ACTUADORES?

Sí, en motocicletas y sistemas compatibles.

¿PERMITE DIAGNOSTICAR ABS?

Sí, cuando la motocicleta y el sistema están cubiertos.

¿ANALIZA LA BATERIA?

Sí. Incluye funciones de análisis de batería y sistema eléctrico.

¿IMPRIME RESULTADOS?

Permite soporte para resultados imprimibles y documentación del diagnóstico.

¿PARA QUE SIRVE EL P60?

Sirve para comprobar circuitos eléctricos, alimentación, masa, continuidad, polaridad, cortocircuitos y activar determinados componentes.

¿SIRVE EN MOTOS DE 12V?

Sí. El P60 trabaja con sistemas de 6 a 30 V DC.

¿SIRVE EN 24V?

Sí. Su rango de alimentación permite trabajar con sistemas de 24 V compatibles.

¿PUEDE ACTIVAR BOMBAS, RELÉS O ELECTROVENTILADORES?

Sí, siempre que la tensión y el consumo sean compatibles con el P60.

¿CUANTA CORRIENTE PUEDE ENTREGAR?

La corriente máxima de activación indicada es de hasta 8 A.

¿REEMPLAZA UN MULTIMETRO?

No completamente. El P60 está orientado a agilizar comprobaciones de polaridad, tensión, continuidad, activación y localización de fallas eléctricas.
