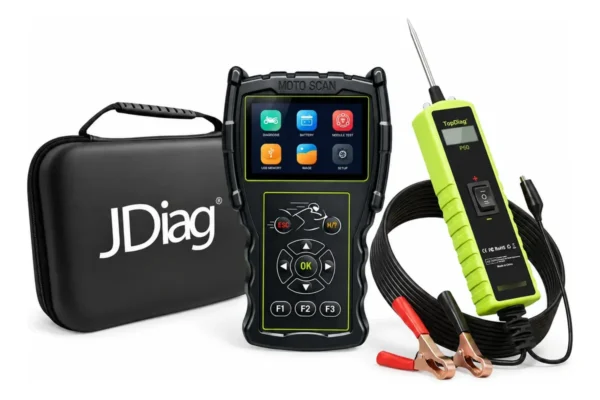

Combo Scanner Motos Jdiag M100 Pro + Tester Circuitos P60

SCANNER DE MOTOS JDIAG M100 PRO + TESTER DE CIRCUITOS JDIAG P60

EFI | ABS | BATERIA | BIDIRECCIONAL ELECTRICO | MULTIMARCA | 6-30V DC

El combo JDIAG M100 PRO + JDIAG P60 combina diagnóstico electrónico de motocicletas y comprobación eléctrica de circuitos en un mismo conjunto.

El JDIAG M100 PRO permite realizar diagnóstico sobre sistemas EFI de motos compatibles, lectura y borrado de códigos de falla, visualización de datos en vivo, freeze frame, ajuste de CO al ralentí, diagnóstico ABS y análisis de batería/sistema de carga.

El JDIAG P60 complementa ese diagnóstico permitiendo trabajar directamente sobre el circuito eléctrico para detectar positivo, masa, continuidad, tensión, cortocircuitos y realizar activación directa de determinados componentes.

De esta manera, el técnico puede detectar una falla electrónicamente con el M100 PRO y luego verificar cableado, alimentación, masa o funcionamiento del componente utilizando el P60.

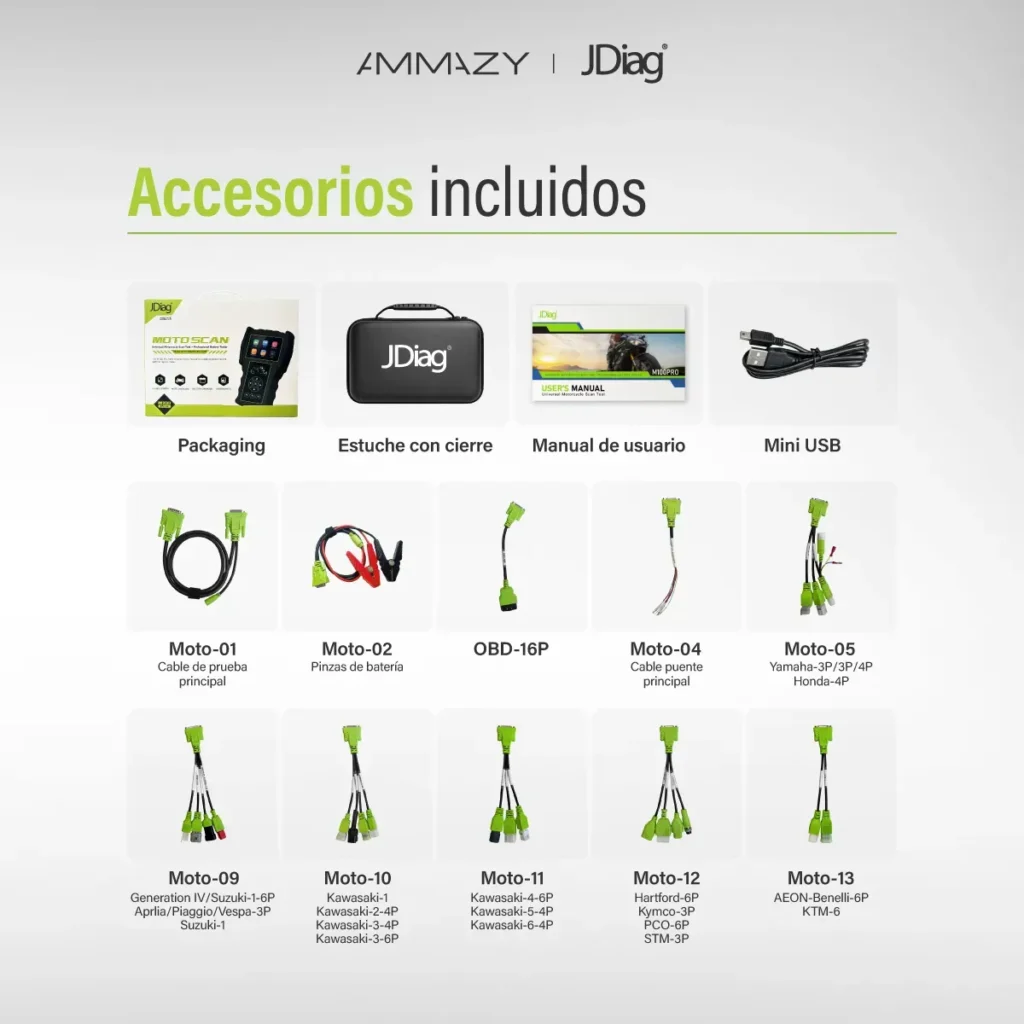

Contenido

• 1 Scanner de motos JDIAG M100 PRO.
• Cables y adaptadores correspondientes al kit M100 PRO.
• 1 Tester de circuitos JDIAG P60.
• Manual de usuario.

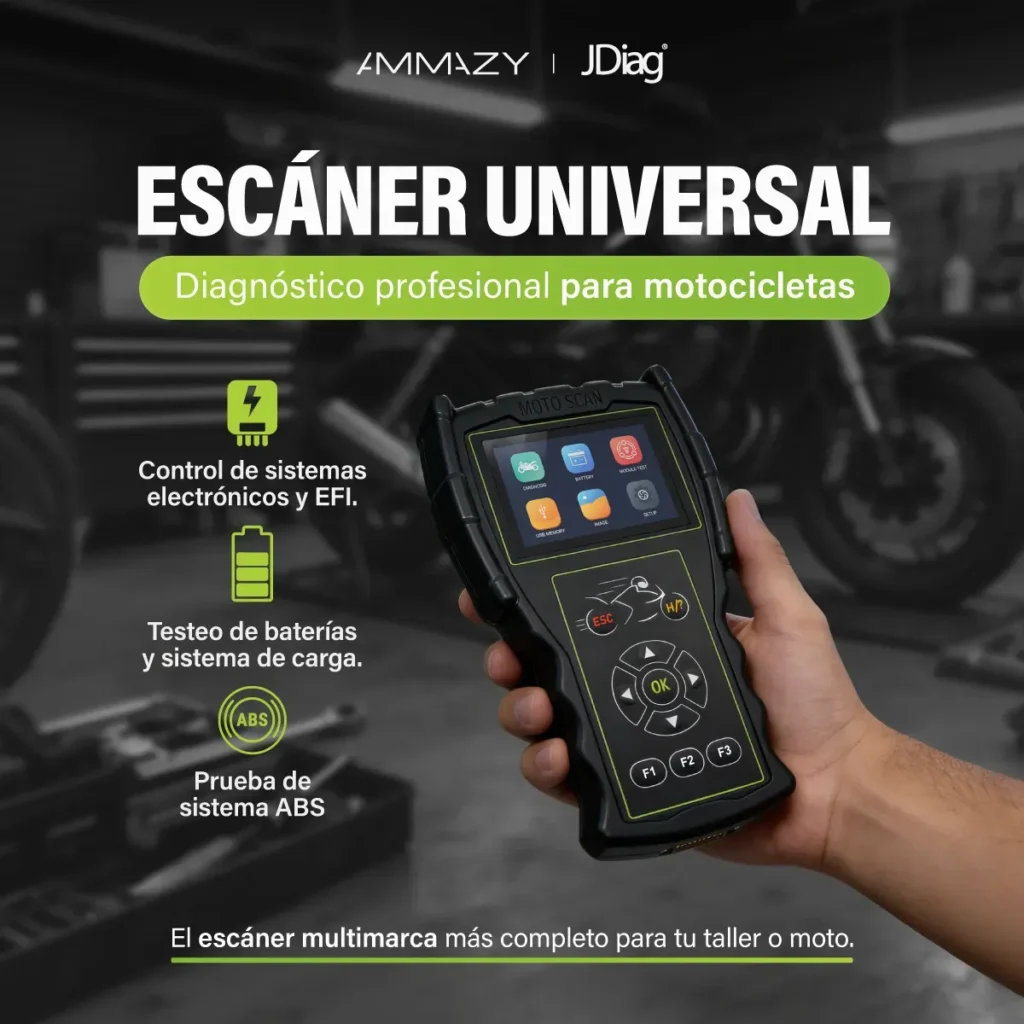

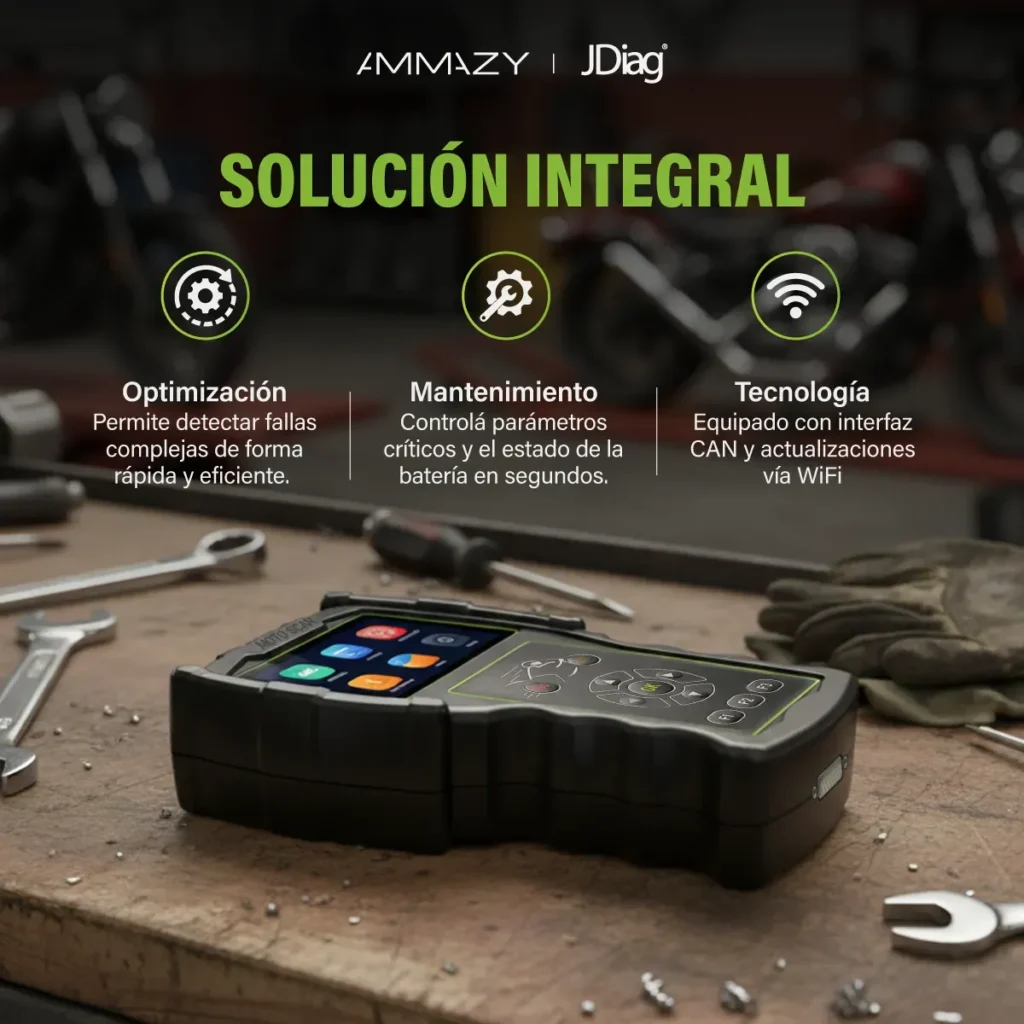

JDIAG M100 PRO

El JDIAG M100 PRO es un scanner portátil para motocicletas diseñado para diagnóstico EFI, mantenimiento y análisis básico del sistema eléctrico.

Cuenta con pantalla TFT color de 3.5 pulgadas, interfaz disponible en español y actualización mediante WiFi o USB.

Es una herramienta compacta orientada a talleres de motos, técnicos, mecánicos y usuarios que necesitan trabajar sobre distintas marcas desde un único equipo.

FUNCIONES PRINCIPALES M100 PRO

• Lectura de información del sistema.
• Lectura de códigos de falla DTC.
• Borrado de códigos de falla.
• Datos en vivo.
• Visualización de parámetros del sistema.
• Freeze Frame.
• Ajuste de CO al ralentí.
• Diagnóstico de sistema ABS.
• Análisis de batería.
• Comprobación del sistema de carga.
• Diagnóstico EFI.
• Cobertura multimarca.

La disponibilidad de cada función depende de la marca, modelo, año, ECU y sistema electrónico de la motocicleta.

DIAGNOSTICO EFI

El M100 PRO permite trabajar sobre sistemas de inyección electrónica de motocicletas compatibles.

Puede utilizarse para:

• Leer códigos de falla.
• Borrar códigos DTC.
• Consultar información del sistema.
• Visualizar datos en vivo.
• Analizar parámetros electrónicos.
• Consultar Freeze Frame.
• Realizar procedimientos disponibles según la ECU.

Esto permite identificar fallas relacionadas con sensores, alimentación, actuadores y funcionamiento general del sistema EFI.

DIAGNOSTICO ABS

El M100 PRO permite acceder a funciones del sistema ABS en motocicletas compatibles.

Según marca y modelo puede permitir:

• Lectura de códigos de falla ABS.
• Borrado de códigos.
• Consulta de información del sistema.
• Pruebas disponibles según cobertura.

IMPORTANTE:

No todas las motocicletas cuentan con ABS ni todas permiten las mismas funciones de diagnóstico.

ANALISIS DE BATERIA Y SISTEMA DE CARGA

El M100 PRO incorpora funciones orientadas a la comprobación de batería y sistema de carga.

Puede utilizarse como apoyo para detectar problemas eléctricos relacionados con:

• Estado de batería.
• Voltaje del sistema.
• Sistema de carga.
• Condiciones eléctricas básicas.

Estas funciones complementan el diagnóstico electrónico de la motocicleta.

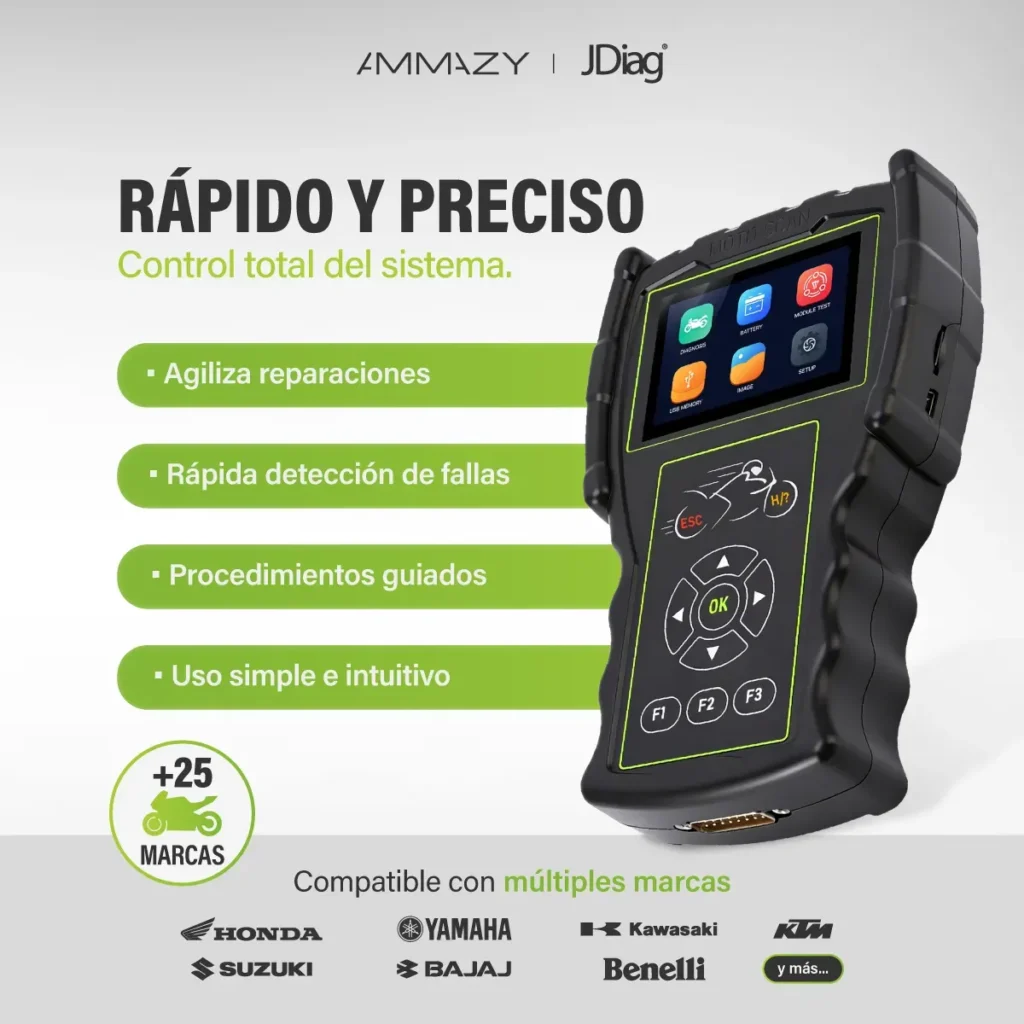

MARCAS COMPATIBLES M100 PRO

Entre las marcas y sistemas incluidos se encuentran:

• OBDII.
• ADIVA.
• AEON.
• APRILIA.
• ARCTIC CAT.
• BAJAJ.
• BENELLI.
• BRIXTON.
• BOMBARDIER.
• CFMOTO.
• HARFORD.
• HONDA.
• HYOSUNG.
• KAWASAKI.
• KTM.
• KYMCO.
• MODENAS.
• PGO.
• PIAGGIO.
• ROYAL ENFIELD.
• SUZUKI.
• SYM.
• TRIUMPH.
• VESPA.
• YAMAHA.
• YIBEN.

La compatibilidad debe verificarse según marca, modelo, año y sistema específico de la moto.

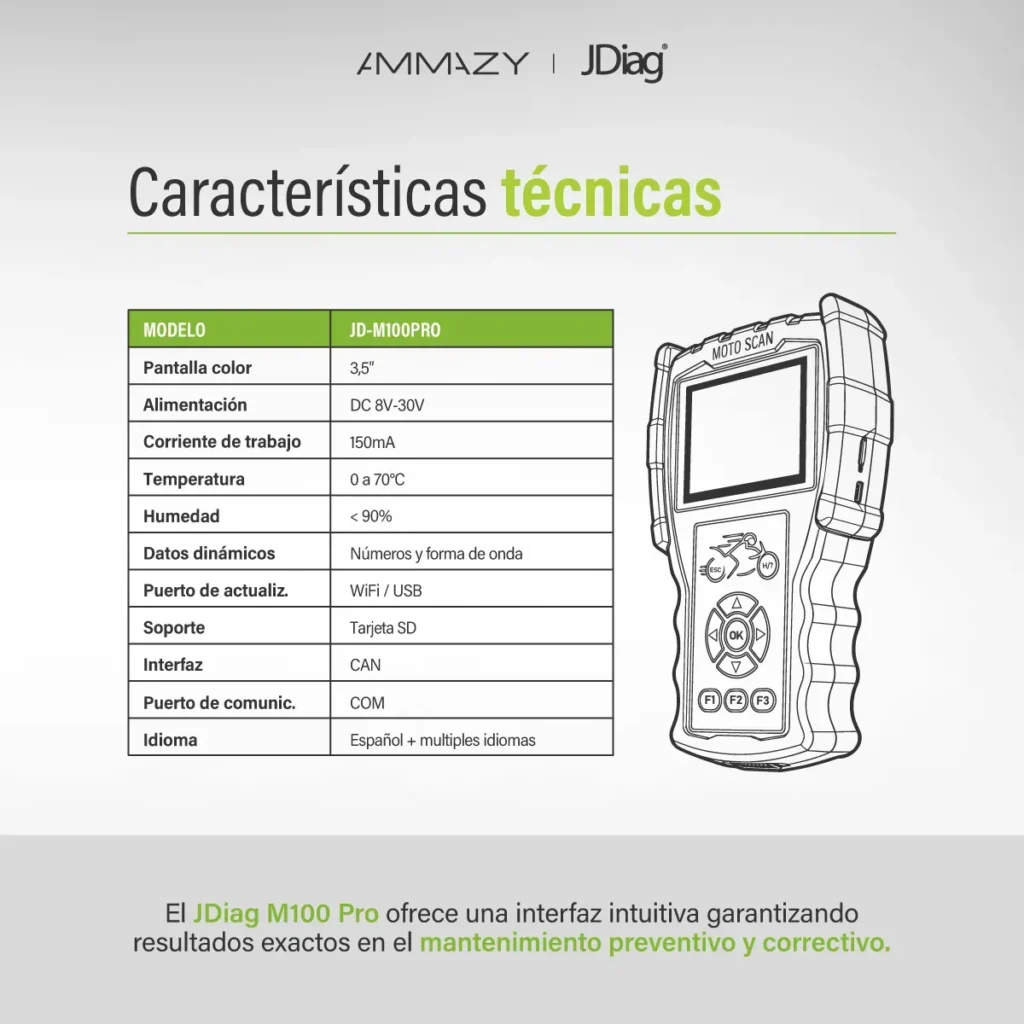

ESPECIFICACIONES M100 PRO

• Marca: JDIAG.
• Modelo: M100 PRO.
• Tipo: scanner de diagnóstico para motocicletas.
• Pantalla: TFT color de 3.5 pulgadas.
• Voltaje de trabajo: 9 a 18 V.
• Corriente de operación: 150 mA.
• Temperatura de trabajo: 0 °C a 60 °C.
• Actualización: WiFi o USB.
• Idioma español: Sí.

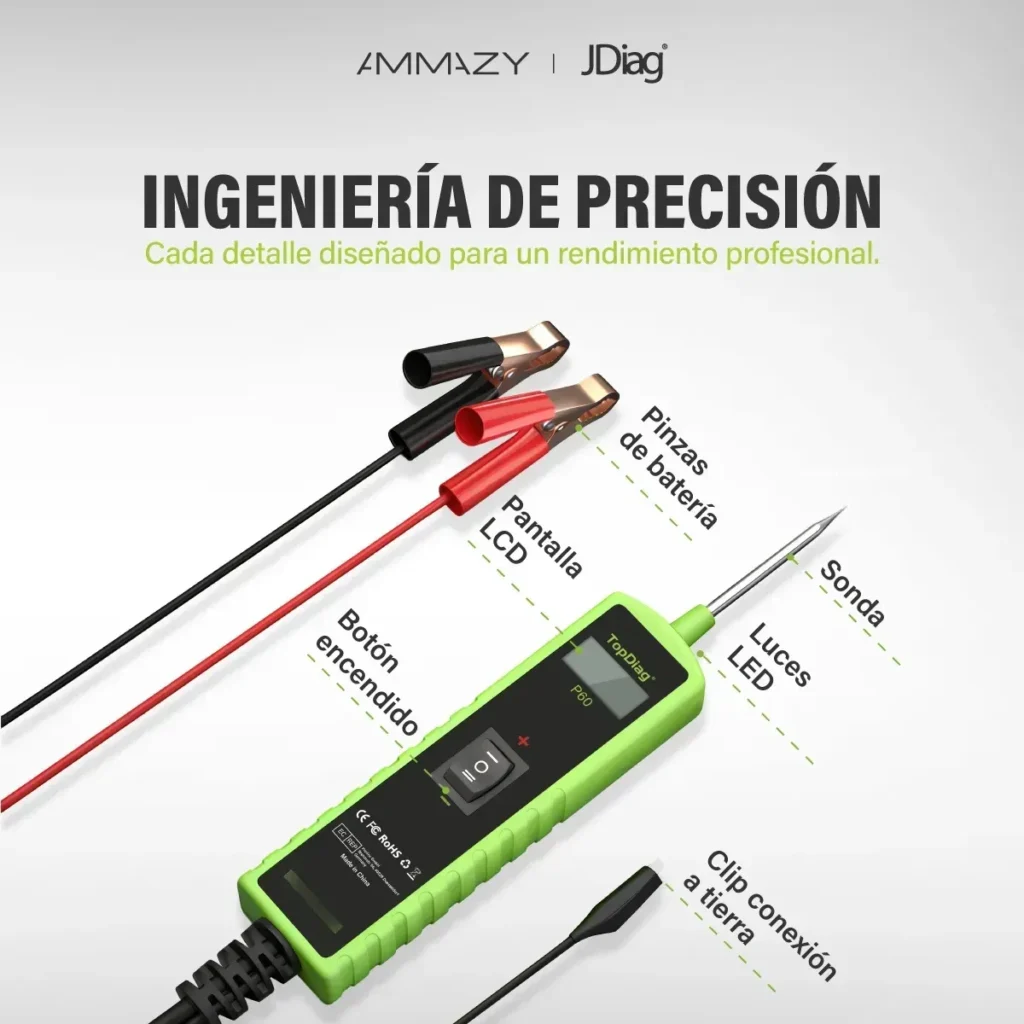

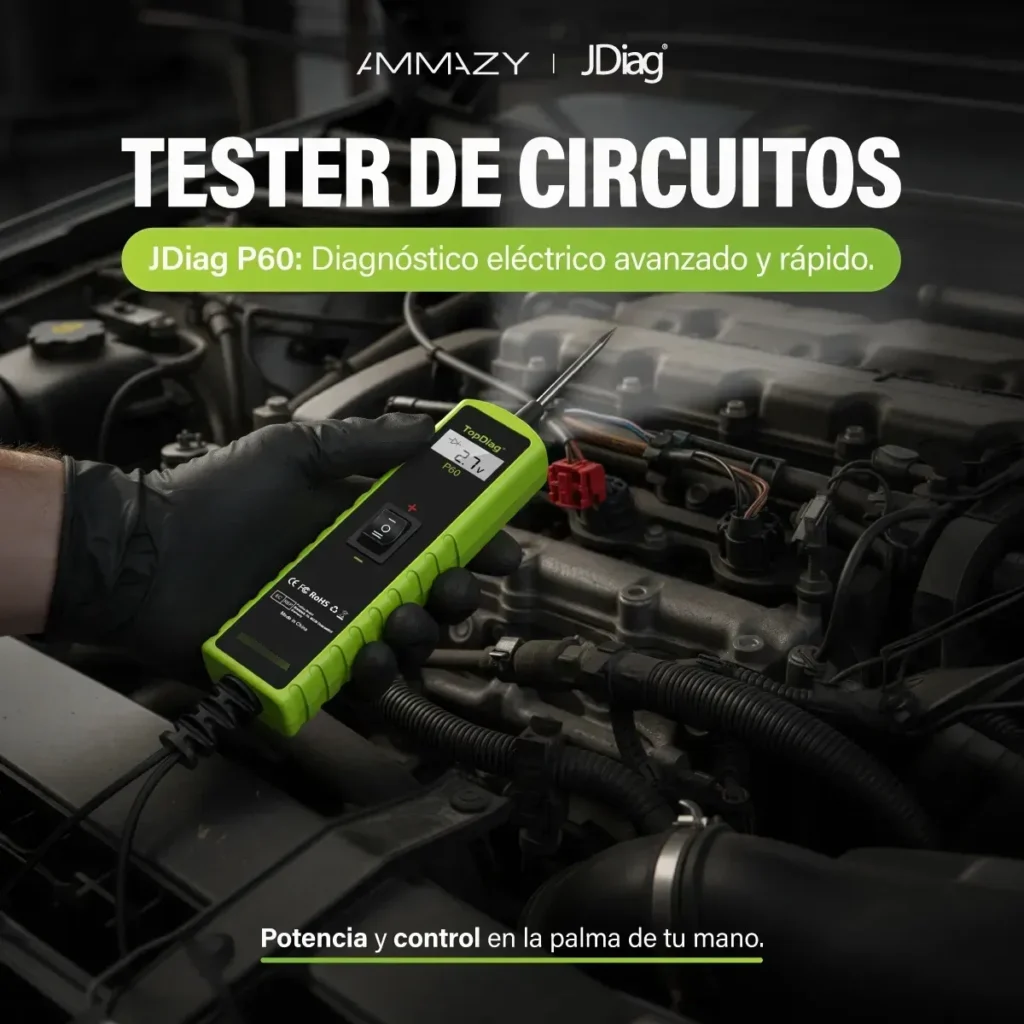

JDIAG P60

El JDIAG P60 es un probador de circuitos diseñado para diagnóstico eléctrico en automóviles y motocicletas con sistemas de 6 a 30 V DC.

Permite comprobar rápidamente alimentación, masa, continuidad, polaridad y tensión directamente sobre el circuito.

También puede utilizarse para activar determinados componentes eléctricos y ayudar a localizar cortocircuitos o fallas de cableado.

FUNCIONES PRINCIPALES P60

• Activación de componentes.
• Detección de voltaje.
• Medición de tensión.
• Prueba de diodos.
• Prueba de continuidad.
• Detección de tierra / masa.
• Identificación de polaridad.
• Localización de cortocircuitos.
• Aplicación de positivo.
• Aplicación de negativo / masa.
• Test de luces.
• Test de conectores.
• Comprobación rápida de cableados.

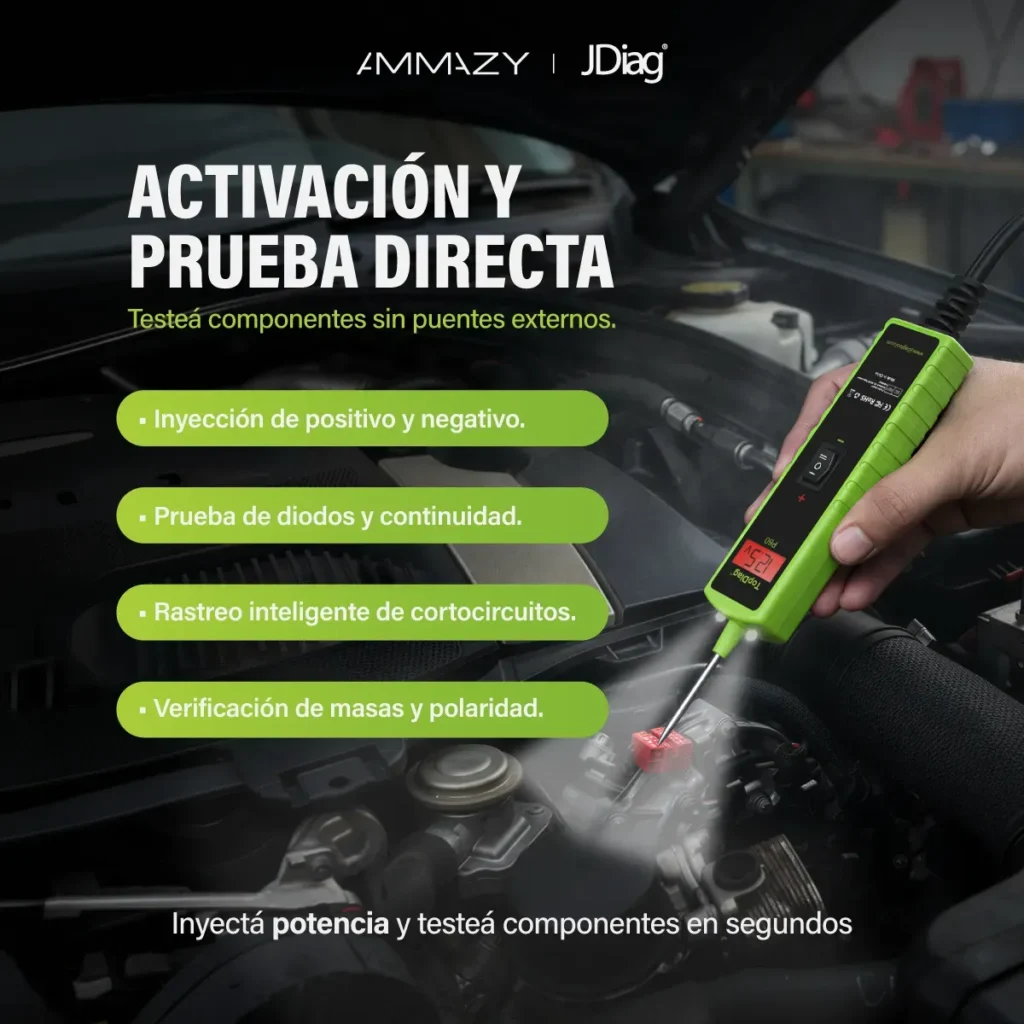

ACTIVACION DE COMPONENTES

El P60 puede suministrar positivo o negativo para realizar pruebas rápidas sobre determinados componentes eléctricos compatibles.

Puede utilizarse, según el circuito y consumo, para comprobar elementos como:

• Relés.
• Bombas.
• Electroventiladores.
• Luces.
• Actuadores eléctricos.
• Otros componentes de 6 a 30 V DC.

La corriente máxima de activación indicada es de hasta 8 A.

Antes de aplicar alimentación directamente, debe conocerse correctamente el circuito que se está probando.

DIAGNOSTICO DE CABLEADO

El P60 resulta útil para localizar fallas eléctricas relacionadas con:

• Falta de alimentación.
• Falta de masa.
• Circuitos abiertos.
• Cables cortados.
• Falsos contactos.
• Cortocircuitos.
• Polaridad incorrecta.
• Problemas en conectores.

Esto permite complementar el diagnóstico electrónico realizado con el M100 PRO.

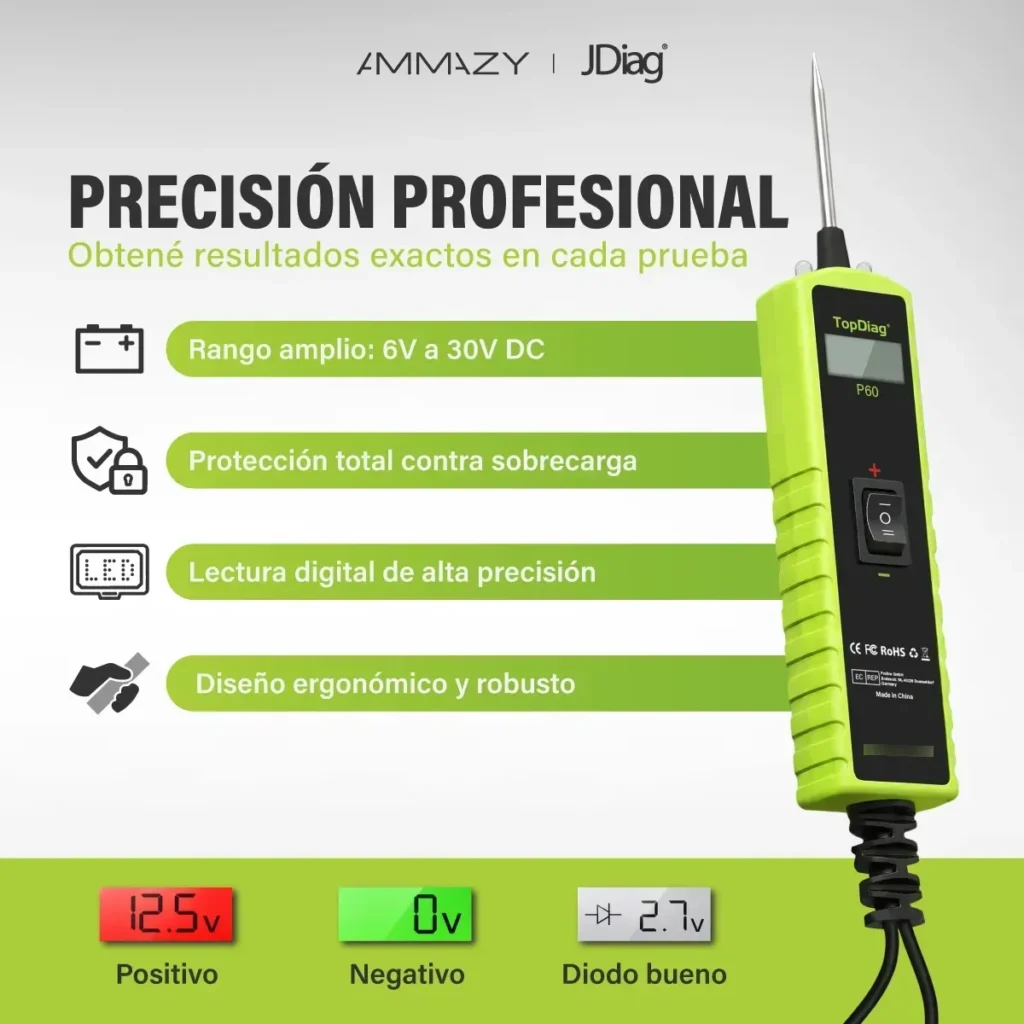

ESPECIFICACIONES P60

• Marca: JDIAG.
• Modelo: P60.
• Tipo: tester / probador de circuitos eléctricos.
• Alimentación: 6 a 30 V DC.
• Rango de medición de tensión: 0.3 a 70 V.
• Corriente máxima de activación: 8 A.
• Consumo de operación: 80 mA.
• Dimensiones del empaque: 24.5 x 8.5 x 4.6 cm.
• Peso aproximado: 0.33 kg.
• Protección contra sobrecarga.
• Protección frente a polaridad inversa.

DOS HERRAMIENTAS COMPLEMENTARIAS

El JDIAG M100 PRO y el JDIAG P60 cumplen funciones diferentes pero complementarias.

El M100 PRO permite detectar fallas mediante comunicación electrónica con los sistemas de la motocicleta.

El P60 permite comprobar directamente el circuito eléctrico relacionado con la falla.

Por ejemplo:

Si el scanner detecta una falla relacionada con un sensor, actuador o sistema eléctrico, el P60 puede utilizarse para verificar si:

• Llega alimentación.
• Existe masa correcta.
• Hay continuidad.
• Existe un cable abierto.
• Hay un cortocircuito.
• El componente responde a una activación directa.

Esto permite avanzar desde el diagnóstico electrónico hasta la comprobación física del circuito.

APLICACIONES RECOMENDADAS

• Talleres de motocicletas.
• Mecánica de motos.
• Electricidad de motos.
• Diagnóstico EFI.
• Diagnóstico ABS.
• Lectura y borrado de fallas.
• Análisis de datos en vivo.
• Comprobación de batería.
• Comprobación del sistema de carga.
• Diagnóstico de cableado.
• Localización de cortocircuitos.
• Prueba de masas y alimentaciones.
• Activación de componentes.
• Diagnóstico de relés, bombas y actuadores.

ACLARACIONES IMPORTANTES

• Esta publicación corresponde al combo JDIAG M100 PRO + JDIAG P60.
• La cobertura del M100 PRO depende de marca, modelo, año, ECU y sistema de la motocicleta.
• No todas las funciones están disponibles en todas las motos.
• El diagnóstico ABS depende de que la motocicleta posea ABS y exista cobertura para ese sistema.
• El ajuste de CO depende de la compatibilidad de la ECU.
• Los cables y adaptadores disponibles dependen de la versión del kit M100 PRO incluida en la publicación.
• El P60 no reemplaza al scanner.
• El P60 tampoco reemplaza completamente a un multímetro de precisión.
• El P60 debe utilizarse únicamente dentro de los rangos eléctricos indicados.
• Antes de activar componentes directamente se debe conocer el circuito y consumo del elemento.
• No debe aplicarse alimentación sobre circuitos electrónicos sensibles sin verificar previamente el procedimiento correcto.

PREGUNTAS FRECUENTES

¿EL M100 PRO ESTA EN ESPAÑOL?

Sí. Incluye interfaz en español.

¿SE PUEDE ACTUALIZAR?

Sí. Permite actualización mediante WiFi o USB.

¿QUE MARCAS DE MOTOS SOPORTA?

Incluye cobertura para múltiples marcas como Honda, Yamaha, Suzuki, Kawasaki, KTM, Kymco, Piaggio, Royal Enfield, Triumph, Aprilia, CFMOTO y otras.

La compatibilidad específica debe verificarse según modelo y año.

¿PERMITE DIAGNOSTICAR ABS?

Sí, en motocicletas y sistemas compatibles.

¿PUEDE LEER DATOS EN VIVO?

Sí. Permite consultar flujo de datos y parámetros disponibles de la ECU.

¿REALIZA AJUSTE DE CO?

Sí, cuando la ECU y la cobertura del vehículo permiten esta función.

¿SIRVE PARA COMPROBAR LA BATERIA?

Sí. El M100 PRO incorpora funciones de análisis de batería y sistema de carga.

¿PARA QUE SIRVE EL P60?

Sirve para comprobar circuitos eléctricos, identificar alimentación y masa, verificar continuidad, localizar cortocircuitos y activar determinados componentes.

¿SIRVE PARA MOTOS DE 12V?

Sí. El P60 trabaja con sistemas entre 6 y 30 V DC.

¿SIRVE TAMBIEN PARA 24V?

Sí. Su rango de alimentación de 6 a 30 V DC permite utilizarlo también sobre sistemas de 24 V compatibles.

¿PUEDE ACTIVAR RELÉS, BOMBAS O ELECTROVENTILADORES?

Sí, siempre que el circuito sea compatible y el consumo se encuentre dentro de la capacidad máxima del equipo.

¿CUANTA CORRIENTE PUEDE ENTREGAR?

La corriente máxima de activación indicada es de hasta 8 A.

¿EL P60 REEMPLAZA UN MULTIMETRO?

No completamente. Es una herramienta complementaria especialmente práctica para diagnóstico rápido, polaridad, continuidad, activación y localización de fallas.
